●引き続き・・・
風邪です(笑)
まー、そんなモンはシカトして作業しましょーや
今回はインシュレーターを加工します
NSRインシュレーターを半分に切りましたが、
もちろんリードバルブのサイズも違うし、インシュレーターのガイドはあいません
って事で切ったくります

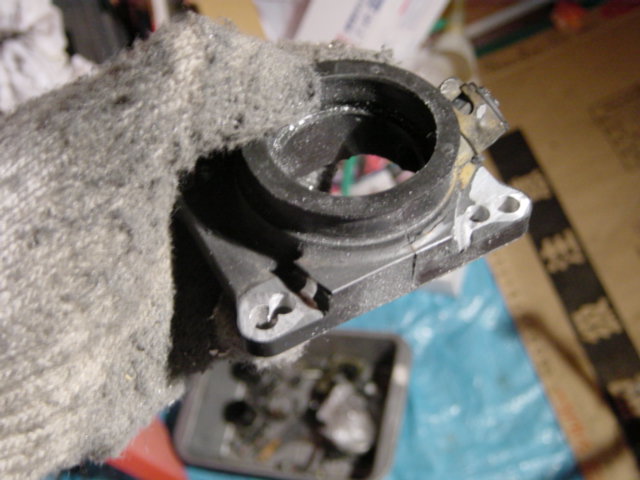

ガイド部を切除しました
切除する時は切断面が内側に斜めになるように切ります
そーすると面出しがしやすいです
次は～、マウント用の穴あけです

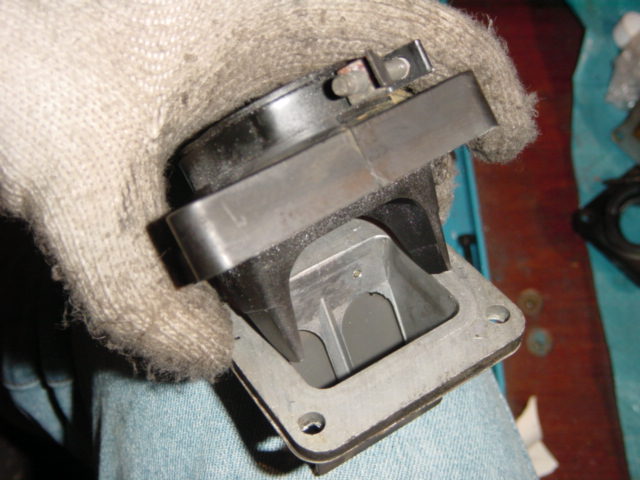

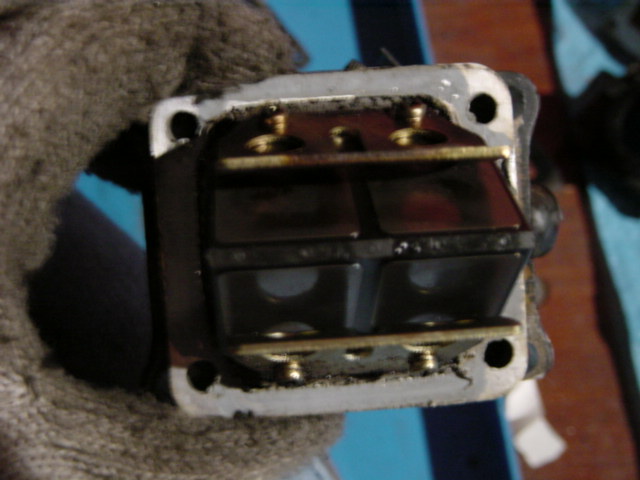

リードバルブブロックと重ねてみました
大きさはOKです
このままリードバルブブロックの穴位置に合わせて穴を開けていきます
穴を開けてマウント用のビスをはめていくと・・・
あらびっくり、NSR用インシュは段差があるんでネジ長が足りません
まぁ、長いネジ買えばいいんですが、貧乏性なワタクシは段差を削ってしまいました

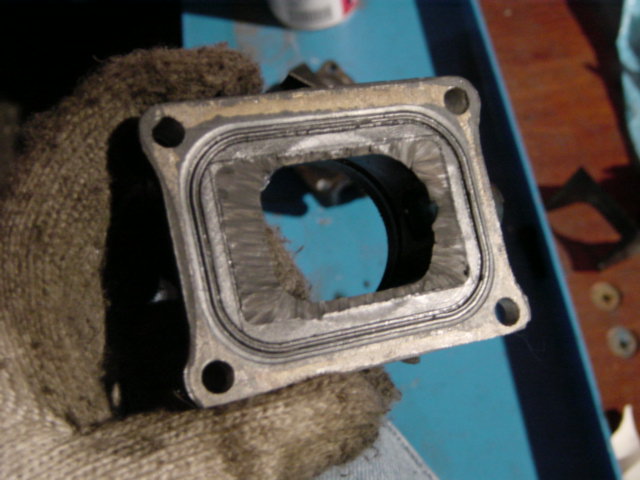

あとは合わせ面を面出しすればOKです

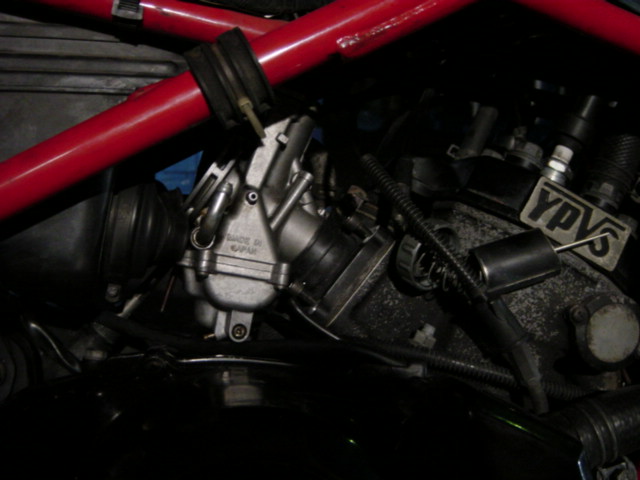

仮付けしてみました
写真でもわかるようにインシュレーターに角度が無いのでTMXの様なダウンドラフトキャブでもフロートチャンバーにも角度がつきません
これで油面の調整はほとんどいらないかな
しかーし!!
写真をみてもわかる通り、ノーマルエアクリーナーボックスは装着できないし、パワーフィルターでさえ装着できるスペースがないです(涙)
やっぱRAMAIRのソックスしかないのね・・・
コメント
おぉ～～かっちょええすね。
ファンネル仕様って～のはど～～ですか？
Posted by: ひろし | 2005年09月12日 08:30
ですよね～、ファンネル仕様にするぐらいしかスペース無いんですよ
しかもファンネルもロングは無理です
でも鹿児島は桜島の灰があるんで・・・エアクリ無しってのは自殺行為っすね(涙)
Posted by: ryo | 2005年09月12日 15:14
ん～！なかなかイイですね。
これならワイヤーガイドもそのまま
行けそう。参考にさせて頂きます（笑）
RAMAIRソックス、
良いんじゃないですか～！
オオダチさんも使ってました。吹き返しのガスを反対側が吸ってくれるので、
燃費や焼きつき防止に効果大です。
少々フレームに干渉して
凹んでも問題無いし。
やっぱ火山灰はキッツイでしょ～（笑）
Posted by: みらくるおじさん | 2005年09月12日 18:26
追伸、
切断したジョイントは、何とかして繋ぎましょう。
ほぼ全てのＲＺチューナー共通の意見です。
Posted by: みらくるおじさん | 2005年09月12日 19:10
＞みらくるさん
コメントありがとうございまーす
ノーマルのインシュレーターだとワイヤーガイドがフレームの横向きのメンバに干渉するんですが、これならOKです
RAMAIRソックスは評判を聞いた事がなかったんで安心しました
資金調達次第購入します！
でも、ウレタンフォームみたいなものですよね？
耐久性はどうなんでしょう？
>切断したジョイントは、何とかして繋ぎましょう。
すみません、どこのジョイントでしょう？
もしかして切ってしまったインシュレーターのガイド部分でしょうか？
Posted by: ryo | 2005年09月12日 19:30
‘ジョイント’とはインシュレーター左右上部を繋ぐアルミパイプのことです。
盲栓でも走りますが、バランスが取れなくなります。
ＲＺＲ用では太いと思いますので、初期型ＲＺ用が合いそうです・が、
ムリに着けるとエアー吸うこと請け合いですので。ご注意を！
Posted by: みらくるおじさん | 2005年09月12日 20:52
度々失礼、
切断して横向きで、向かい合ってるから
径の合うパイプでＯＫですね。
Posted by: みらくるおじさん | 2005年09月12日 21:00
なるほど！了解しました！
みらくるさんに教えていただかなかったら塞いで終わりでした
初期型RZ用で試してみて、ムリがあればNSRのレゾネータチャンバーの差込口を使ってホースで繋いでみようかと思います
ありがとうございました!!
Posted by: ryo | 2005年09月12日 21:02
